電力電容器投運后應配置哪些保護裝置？

返回列表來源：網絡發布日期：2026-05-26 15:52:26【大中小】

電力電容器投運后，必須配置過流、過壓、溫度、諧波以及缺相與不平衡等保護裝置，以防止設備損壞并保障無功補償系統的安全穩定運行。在工業制造、新能源及商業建筑等場景中，配電系統往往面臨復雜的電能質量挑戰，完善的保護體系是提升設備運行可靠性和使用壽命的基礎。

基礎電氣保護配置

過流保護裝置

過流保護是系統的基礎配置。電力電容器投運后，通常需要安裝熔斷器或斷路器。當配電系統發生短路、電流突增或電容器內部出現故障時，過流保護裝置能夠快速切斷故障回路，從而避免設備燒毀并防止事故范圍擴大。

過壓保護裝置

在無功補償系統中，電網電壓的劇烈波動容易導致設備長期處于過壓運行狀態。配置過壓保護繼電器可以在母線電壓超過安全設定值時，及時將電容器組退出運行，有效降低絕緣老化和鼓包損壞的風險，延長設備使用壽命。

運行狀態與環境監測

溫度保護裝置

設備在運行過程中會持續發熱，若補償柜內散熱條件不佳，極易引發高溫故障。許多補償柜會配置溫控器并與散熱風機聯動，當柜內溫度超過安全范圍時，系統會自動報警或停止運行，防止熱損壞。

電力電容器

缺相與不平衡保護

對于三相電容器組而言，缺相運行會導致部分相電流異常升高。配置不平衡保護裝置后，一旦檢測到三相電流或電壓偏差過大，系統能夠及時切除故障設備，保障整套補償系統的安全運行。

復雜工況下的諧波保護與綜合治理

諧波保護裝置

隨著變頻器、整流器、UPS、充電樁及光伏逆變器等非線性負載的大量投入使用，電網諧波問題日益突出。電力電容器投運后，建議配套濾波電抗器或諧波保護裝置，以防止諧波放大導致電容器過熱、爆裂以及投切異常。

電力電容器

傳統補償局限與綜合電能質量治理

在冶金、重工、自動化產線等存在沖擊負荷或大量非線性負載的場景中，若僅采用傳統電容補償，可能會面臨響應速度不足、投切頻繁、補償精度不夠或諧波放大等風險。針對存在多種電能質量問題的配電系統，單一設備往往難以完全匹配現場需求。當諧波問題突出時，可重點評估有源電力濾波器（APF）；當無功不足和功率因數波動明顯時，可評估靜止無功發生器（SVG）或電容電抗組合；若諧波、無功、三相不平衡等問題并存，則建議結合現場檢測數據與負載特性，采用 APF、SVG 與電容電抗相組合的綜合治理方案，以降低后期維護成本并提升系統穩定性。

下一篇：工業與新能源場景下的電能質量優化：無功補償與諧波治理解決方案上一篇：光伏電站諧波超限的原因與綜合治理方案

“推薦閱讀”

2026-01-27 SVG靜止無功發生器處理三相電不平衡的效果與技術優勢
2024-06-07 庫克庫伯對某電站無功罰款問題分析及優化建議

庫克庫伯電力電容器推薦

SVG靜止無功發生器
APF有源濾波器

庫克庫伯CKKB有源濾波器的基本原理就是使用實時動態補償，采用CT采集負載產生的電流型號，通過內部的檢測電流分離出其中的諧波部分，然后通過PWM信號發送給內部IGBT功率變換器產生與諧波大小相等相位相反的補償電流，實現濾波功能。

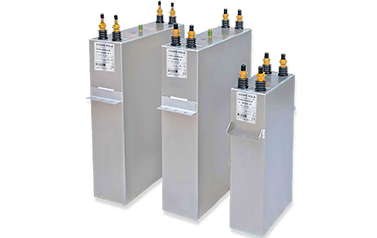

電熱電容器

庫克庫伯電氣廠商的電熱電容器主要用于中頻感應加熱電氣系統中,提高功率因素或改善回路特性。電熱電容器主要由芯子和箱殼組成,其間充滿優質的浸漬劑,芯子焊有冷卻水管供電容器冷卻用。
高壓電抗器

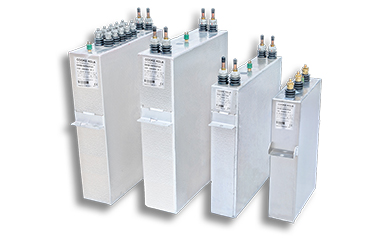

直流濾波電容器
